  蜂鸣器是一种一体化结构的电子讯响器，常见发出“嘀、嘀、嘀”的报警音，广泛应用于汽车、通讯、白电、医疗、安防、智能等电子产品中作发声器件。贴片蜂鸣器作为一款高性能BTL输出的压电蜂鸣片专用驱动电路，接纳了全新的计划理念和工艺技能，使产物的同等性和各项技能指标都有了较好的提拔；该IC具有主动频率跟踪和温度赔偿功效，使蜂鸣器不会应事情电压和情况温度的变革而产生频率漂移；接纳SOP-8贴片封装，可以完全接纳SMD元件和SMT工艺，替换大部门电感升压驱动，大大提高了生产的效率，低落了生产本钱。

一、贴片蜂鸣器分类与工艺

1.贴片式蜂鸣器和插针式蜂鸣器两种

2.贴片式蜂鸣器用于表面贴装，通过SMT贴片，回流焊实现焊接需求，焊接工艺简单。

3.插针式蜂鸣器则通过PCBA的焊接孔，波峰焊实现焊接需求，工艺成熟。

4.目前最新工艺还有两者结合的安装工艺，我们称为免焊接蜂鸣器，一些体积较大的蜂鸣器如果通过SMT焊接，焊接可靠性达不到汽车等级要求，由此产生免焊接蜂鸣器，通过卡扣的形式扣在PCBA上，这种结构可以实现不需要焊接、稳定可靠的需求。

5.贴片式由于其超小超薄的特点，及其形状为方形。压电蜂鸣器和电磁蜂鸣器都可以细分出贴片蜂鸣器来，所以其用途与压电、电磁一样，主要作用于发声，一般都会用在外形结构受限的产品上。

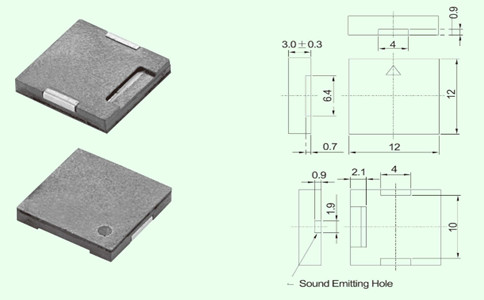

二、贴片蜂鸣器脚位作用区分

1.电磁式贴片蜂鸣器方形的一般有3~4个焊脚，但是只有两个焊脚与内部线圈连接，其余两个焊脚是为了产品焊接平贴和牢固而设计。

2.针对侧发音的贴片蜂鸣器，发音孔的对面的两个脚一般为正负极。

3.但由于个别客户未预知而先设计好的线路，使我们也根据客户的线路来更改我们产品脚位极性。

4.所以同种产品出现多种不同位置极性的情况，所以我们不推荐通过外观来判断产品的正负极。

5.客户在设计或需要用到此种蜂鸣器的时候，先预知而后设计。

6.收到样品可以根据规格书标识的正负极区分；也可以用万用表调到电阻档，连接产品外观用或标识的一端，这端为产品的正极，另一支测笔依次连接另外的焊脚，连接到任何一脚有电阻显示，可确定此端为产品负极。

三、贴片蜂鸣器用途

1.贴片蜂鸣器（他激式自激式声响器）用途：各种电话，时钟，医疗设备，数码产品，玩具，办公设备，笔记本电脑，微波炉，空调，家电，设备控制板。

2.压电蜂鸣器用途：手机、手持音乐播放器、电子词典、数码录音机、数码相机、e-book/各种手持设备。

3.压电报警器用途：各种报警系统、摩托车、汽车、公共安全、仓库、大楼、设备等等。

4.电磁式蜂鸣器用途：各种电话，时钟，医疗设备，数码产品，玩具，办公设备，笔记本电脑，微波炉，空调，家电，设备控制板。

5.机械式蜂鸣器用途：医疗设备，办公设备，家电，设备控制板。

四、贴片蜂鸣器操作注意事项

1.焊接温度过高，容易导致蜂鸣器的外壳变形，针脚松动，引起无音或小音；

2.蜂鸣器的启动电压偏低或偏大，使用过程中容易出现小声或沙音现象；

3.蜂鸣器存放一段时间后出现音小，使用一段时间后变正常，这种情况可能是蜂鸣器受潮湿环境的影响，需要注意防潮。

4.蜂鸣器在pcb板上工作时就会出现变调或无音，拆下来单体测试没有问题。这种情况可能是蜂鸣器受到磁场干扰所致。
