电位器符号电路图形识别_电位器结构操作注意事项

时间:2020年04月17日信息来源:本站原创点击: 加入收藏 】【 字体:

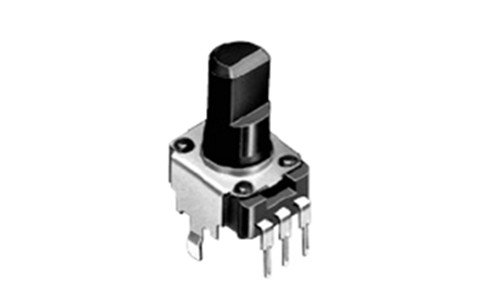

 电位器 (英文:Potentiometer)是可变电阻器的一种。通常是由电阻体与转动或滑动系统组成,即靠一个动触点在电阻体上移动,获得部分电压输出。电位器是一种可调的电子元件,一般作用于调节音量、温度、功率、频率等等,大多数使用者并不是很了解电位器和电位器符号含义,下面臻美电子给大家进行简述!


一、电位器基本了解

  1.电位器定义

  ①电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时,在输出端即获得与位移量成一定关系的电阻值或电压。


  ②电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器,由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压,因此称之为电位器。


  2.电位器的作用

  调节电压(含直流电压与信号电压)和电流的大小、也用作于分压器、变阻器、电流控制器等。


  3.电位器结构特点分类:

  ①电位器的电阻体有两个固定端,通过手动调节转轴或滑柄,改变动触点在电阻体上的位置,则改变了动触点与任一个固定端之间的电阻值,从而改变了电压与电流的大小。


  ②电位器构造分类可分为旋转式、单圈式、多圈式、直线滑动式等


  ③电位器系列分类可分为绕线电位器、合成碳膜电位器、有机实芯电位器、金属玻璃釉电位器、导电塑料电位器、数字电位器、多圈精密可调电位器。

电位器符号电路图形识别_电位器结构操作注意事项

  4.电位器命名及标注方法

  ①电位器的命名规则同电阻的命名方法一样,只是以W字母开头。


  ②电位器标注方法:电位器一般均采用直标法,在电位器外壳上用字母和数字标志着它们的型号、标称功率、阻值、阻值与转角间的关系等。例如:WT-Ⅱ-1-1k-X电位器表示为单联碳膜电位器Ⅱ型,功率为1W,阻值为1kΩ,曲线为直线性。

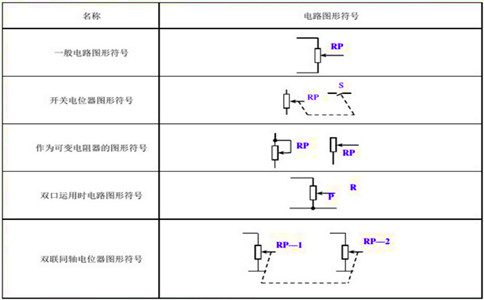

二、电位器符号与电路图形识别

电位器符号电路图形识别_电位器结构操作注意事项


三、电位器使用操作注意事项

  ①电位器之电阻体大多采用多碳酸类的合成树脂制成,应避免与以下物品接触:氨水,其它胺类,碱水溶液,芳香族碳氢化合物,酮类,脂类的碳氢化合物,强烈化学品(酸碱值过高)等,否则会影响其性能。


  ②电位器之端子在焊接时应避免使用水容性助焊剂,否则将助长金属氧化与材料发霉;避免使用劣质焊剂,焊锡不良可能造成上锡困难,导致接触不良或者断路。


  ③电位器之端子在焊接时若焊接温度过高或时间过长可能导致对电位器的损坏。插脚式端子焊接时应在235℃±5℃,3秒钟内完成,焊接应离电位器本体1.5MM以上,焊接时勿使用焊锡流穿线路板;焊线式端子焊接时应在350℃±10℃,3秒钟内完成。且端子应避免重压,否则易造成接触不良。


  ④焊接时,松香(助焊剂)进入印刷机板之高度调整恰当,应避免助焊剂侵入电位器内部,否则将造成电刷与电阻体接触不良,产生INT,杂音不良现象。


  ⑤电位器最好应用于电压调整结构,且接线方式宜选择“1”脚接地;应避免使用电流调整式结构,因为电阻与接触片间的接触电阻不利于大电流的通过。


  ⑥电位器表面应避免结露或有水滴存在,避免在潮湿地方使用,以防止绝缘劣化或造成短路。


  ⑦安装“旋转型”电位器在固定螺母时,强度不宜过紧,以避免破坏螺牙或转动不良等; 安装“铁壳直滑式”电位器时,避免使用过长螺钉,否则有可能妨碍滑柄的运动,甚至直接损坏电位器本身。


  ⑧在电位器套上旋钮的过程中,所用推力不能过大(不能超过《规格书》中轴的推拉力的参数指标),否则将可能造成对电位器的损坏。



  ⑨电位器回转操作力(旋转或滑动)会随温度的升高而变轻,随温度降低而变紧。若电位器在低温环境下使用时需说明,以便采用特制的耐低温油脂。



  ⑩电位器的轴或滑柄使用设计时应尽量越短越好。轴或滑柄长度越短手感越好且稳定。反之越长晃动越大,手感易发生变化。


  ⑪电位器碳膜的功率能承受周围的温度为70℃,当使用温度高于70℃时可能会丧失其功能。
